Funkce ČOV

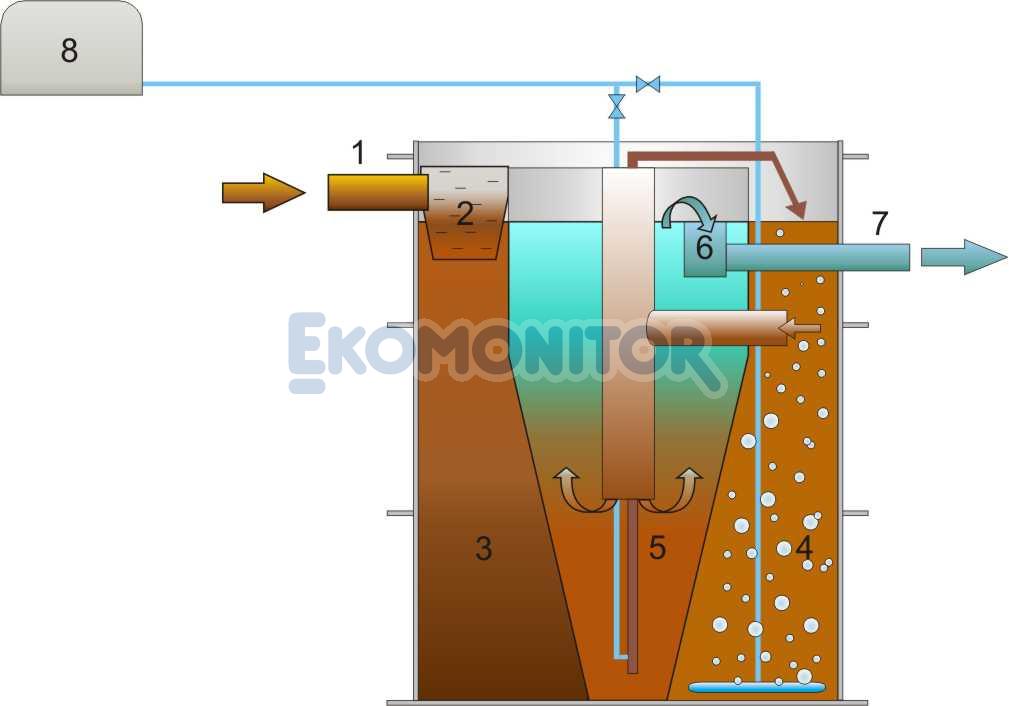

  ČOV - FUNKCE pro EO 1 - 20



1. Přítok odpadních vod
2. Separátor shrabků
3. Sedimentační nádrž
4. Aktivační nádrž
5. Dosazovací nádrž
6. Přelivný žlab
7. Odtokové potrubí
8. Dmychadlo

















  • Splašková odpadní voda z objektu teče do ČOV přívodním potrubím přes separátor shrabků do sedimentační nádrže ČOV
  • V sedimentační nádrži ČOV pomocí norné stěny dochází k zachycení a akumulaci plovoucích a usaditelných látek
  • Předčištěná odpadní voda ze sedimentační nádrže přepadá do aktivační nádrže
  • V aktivační nádrži při intenzivním míchání a provzdušnění dochází k biologickému čištění odpadní vody mikroorganizmy ve formě tzv. aktivního kalu
  • Činností těchto mikroorganizmů dochází k odstranění znečišťujících látek z odpadní vody při současné spotřebě kyslíku a nárůstu hmoty aktivního kalu
  • Směs aktivního kalu a odpadní vody natéká do dosazovací nádrže
  • V dosazovací nádrži dochází k odsazení kalu u dna nádrže a vyčištěná od­padní voda odtéká odtokovým zařízením do odtokového potrubí
  • Před potrubím odtoku je přelivný žlab pro zachycení plovoucích nečistot na hladině
  • Aktivní kal sedimentující ve spodní části dosazovací nádrže je průběžně odčerpáván mamutkou zpět do nádrže

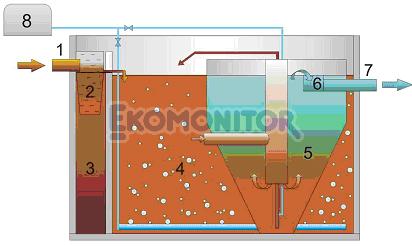

ČOV - funkce - pro EO 35 - 125

1. Přítok odpadních vod
2. Separátor shrabků
3. Sedimentační nádrž
4. Aktivační nádrž
5. Dosazovací nádrž
6. Přelivný žlab
7. Odtokové potrubí
8. Dmychadlo





  • ČOV je mechanicko-biologická s jemnobublinnou aerací
  • ČOV se skládá z vnější nádrže ze stěnových prvků polypropylenu
  • do vnější nádrže je instalována dosazovací nádrž s kuželovou spodní částí s kalovým mrakem s nucenou cirkulací vratného kalu pomocí mamutky
  • meziprostor mezi těmito nádržemi je pomocí vnitřní stěny rozdělena na aktivační část a část sedimentační
  • do sedimentační části ČOV je zaústěno nátokové potrubí
  • sedimentační stupeň pomocí norné stěny zachycuje plovoucí nečistoty, pomocí přepážky zachycuje a akumuluje kal
  • biologický stupeň čištění – aktivace se stabilizací kalu a oddělená dosazovací nádrž
  • provzdušňování v aktivační nádrži ČOV je zabezpečeno bezmazým dmychadlem a pomocí aeračních elementů s pružnou membrámou
  • vzduch z dmychadla také pohání mamutku v dosazovací nádrži ČOV
  • přelivný žlab a odtokové potrubí zajišťuje odtok vyčištěné odpadní vody
  • případný plastový nástavec je dodáván včetně pochůzného víka z polypropylenu.


ČOV:



ČOV válcové  pro 0-20 ekvivalentních obyvatel – typová řada:





ČOV hranaté pro 35 – 125 ekvivalentních obyvatel- typová řada:
